CR400 Bedienung

Die Kamera ist schnell an Ihrem vorhandenen Computer angeschlossen und in Betrieb genommen, sie wird automatisch vom Betriebssystem erkannt (ohne eine manuelle Treiber Installation). In Ihrer Konferenz Software können Sie die Kamera, Mikrofone und Lautsprecher auswählen, falls das nicht automatisch schon so ist. Die Bedienung der Funktionen kann über die Fernbedienung erfolgen, siehe Abschnitt Fernbedienung.

Lieferumfang:

Compactbar CR400
Netzteil mit Stromkabel
USB Kabel
Fernbedienung
Montageplatte zur Wandbefestigung

Eine Halterung für eine Montage unterhalb oder oberhalb des Bildschirm können Sie optional erwerben.

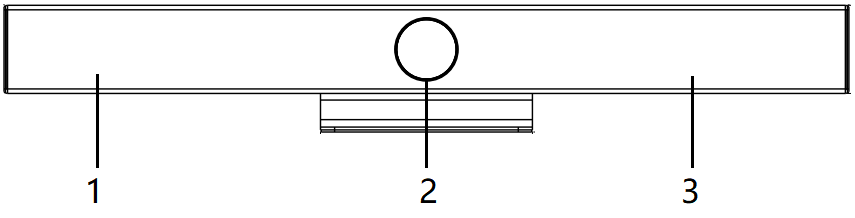

Integrierte Lautsprecher
Kamera Linse
Integrierte Mikrofone

Inbetriebnahme:

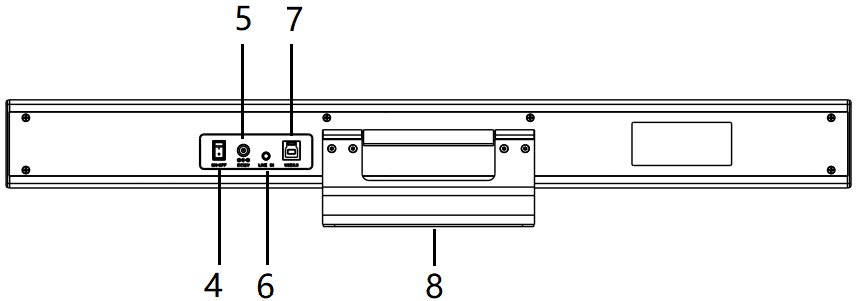

Schließen Sie das im Lieferumfang enthaltene Netzteil an der Compactbar CR400 an (Nr.5 in der Skizze). Auf der Rückseite der Kamera ist ein Ein / Aus Schalter (Nr.4 in der Skizze) mit dem Sie die Kamera ein- und ausschalten können. Das USB Kabel wird an der USB Buchse (Nr. 7 in der Skizze) angeschlossen. Die 3,5 mm Klinkenbuchse (Nr. 6 in der Skizze) ist ein Line-In Audio Eingang der nur eine optionale Verwendung hat.

Nehmen Sie die Fernbedienung in Betrieb in dem sie 2 Batterien des Typ AAA einlegen. Bitte achten Sie dabei auf die richtige Polung von Plus und Minus.

Fernbedienung

1) Auto Frame / Voice Location

Auf der Fernbedienung finden Sie ganz oben rechts eine eingerahmtes Personen Symbol:
Mit dieser Taste schalten Sie das Auto Framing ein und aus. Durch wiederholtes Drücken wird der jeweilige ein/aus Zustand der Funktion gewechselt.

2) Lautstärke

Die darunter liegenden Tasten – / + verändern die Lautstärke Einstellung von laut und leise der integrierten Lautsprecher.

3) Zoom Funktion

Die Lupen Symbole – / + verwenden Sie für die Zoom Funktion. Achtung: die Tasten sind nur verwendbar wenn Auto Framing und Sprecher Tracking auf aus geschaltet ist.

4) Pfeiltasten

Mithilfe der Pfeiltasten steuern Sie die Kamera link, rechts, hoch, runter wenn der Zoom verwendet wurde, andernfalls haben die Tasten keine Auswirkung. Zusätzlich verwenden Sie die Steuertasten um im Setup Menue der Kamera weitere Einstellungen vorzunehmen.

5) Fadenkreuz Taste (mitte links)

Diese Taste dient zur Speicherung von Kamera Voreinstellungen (Presets), dazu müssen Sie die Position auf einer der Zahlen Tasten durch Drücken 1 bis 9 bzw. 0 abspeichern.

6) Menu (On Screen Menue)

Das Setup Menue wird durch diese Taste auf dem Bildschirm angezeigt. Dazu muss auf Ihrem Computer eine Software verwendet werden, und an einem Bildschirm angeschlossen sein. Als Software empfehlen wir generell nur EU-DSGVO konforme Lösungen einzusetzen. Verwenden Sie Software in der Sie Full HD einstellen können, nicht 720p HD !
Link: Standard Videokonferenz in Full HD, VC Desktop (Download / Anleitung), TrueConf (Download), und eCamView (Download).

7) Mikrofon Stumm Taste (mute)

Das Mikrofon wird stumm geschaltet sobald sie diese Taste drücken, durch erneutes Drücken wird die Funktion wieder aufgehoben.

8) Hörer Taste Rufannahme / Auflegen

Ist in Abhängigkeit der verwendeten Software nutzbar.

9) Zahlenblock mit * und #

Durch drücken der Zahlen Taste 1 – 9 und 0 kann die zuvor abgespeicherte Kameraposition (Preset) abgerufen werden.
