Bedienung WM03-BT

Bedienung WM03-BT

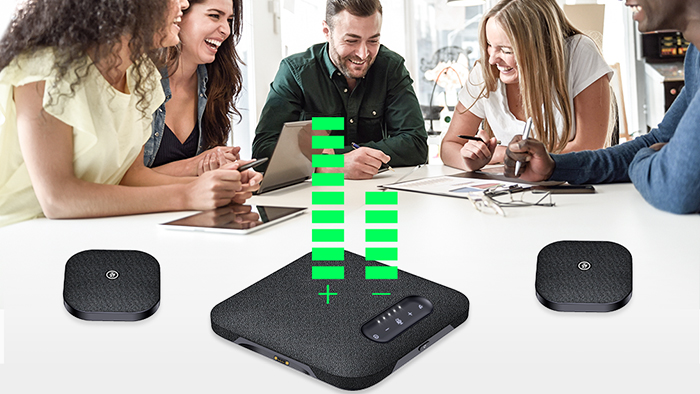

Aufnahme mit dem WM03-BT über eine Distanz von 2 Meter zum Sprecher

Aufnahme am entfernten Rechner über Cloud Applikation

Aufnahme mit dem WM03-BT über eine USB Dongle Distanz zum Mikrofon von 10 Meter,
und was die einwandfreie und unterbrechungsfreie Tonaufname- und Wiedergabe beweist.

Erste Schritte

1. In Betrieb nehmen
2. Pairen mit dem Bluetooth Rechner, Tablet oder Smartphone
3. Mikrofon Akkus aufladen
4. Bedienelemente

1. In Betrieb nehmen

Nehmen Sie das Gerät über den Taste an der Frontseite in Betrieb.
Drücken Sie die Taste an der Gerätefront für ca. 3 Sekunden, beim Loslassen schaltet sich das Gerät ein, und ein Klang ertönt.

2. Bluetooth USB-Dongle

Stecken Sie den USB Dongle in eine im Konferenzraum vorhandene Docking-Station, USB Hub oder direkt in den Rechner. Denn der Bluetooth USB-Dongle verbindet den Rechner mit dem Mikrofonsystem, unabhängig von einer Bluetooth Funktion des aktuell verwendeten Rechners. Das erspart die sonst nötigen Bediener Schritte ein manuelles Pairing durchzuführen.

Sobald der USB Dongle und das Freisprechsystem miteinander verbunden sind,
ertönt eine Sprachansage: pairing – Bluetooth connected

Erweiterungsmikrofone separat ein- und ausschalten:

Halten Sie Ihren Finger ca. 3 Sek. an die Sensortaste auf der Oberseite. Es ist die Taste auf der das Mikrofon Symbol abgebildet ist.
Sobald sich das Mikrofon einschaltet leutet das Mikrofonsymbol weiß.

Die Erweiterungsmikrofone sollten, insofern möglich, in einem Abstand von mindestens 2 Meter zum Hauptgerät aufgestellt werden. Der maximale von uns getestete Abstand der Mikrofone zum USB Dongle betrug ca. 6,8 Meter.
Die Erweiterungsmikrofone sollen den Erfassungsbereich der sprechenden Personen am Konferenztisch von 6m auf 8m erweitern, so daß ein üblicher Konferenzraum von ca 10 Meter gut erfasst werden kann.

Um es auszuschalten halten Sie die Sensortaste solange bis das Symbol nicht mehr weiss leuchtet.

3. Mikrofon Akkus aufladen

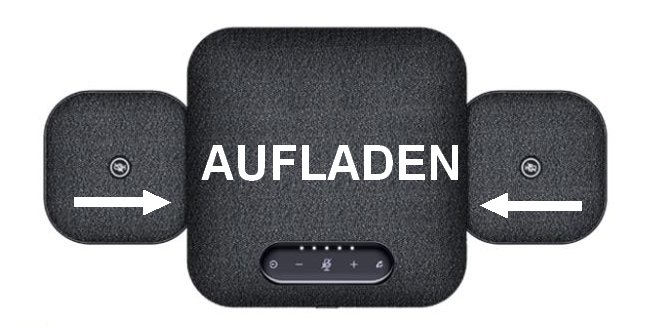

Das Hauptgerät ist auch die Ladestation für die Erweiterungsmikrofone. Dazu docken sie die Erweiterungsmikrofone mit der Ladekontakte-Seite seitlich an das Hauptgerät. Das Hauptgerät muss mit dem Stecker-Ladegerät an der Stromsteckdose angeschlossen sein, oder per USB Kabel mit einem Rechner verbunden sein.

Beim Laden blinken die grünen LED der beiden Erweiterungsmikrofone, unabhängig davon ob das Hauptgerät gerade ein- bzw. ausgeschaltet ist.

4. Bedienelemente am Hauptgerät

LED Punkt Anzeige am Hauptgerät

Auf der Oberseite des Hauptgerätes befindet sich eine 5 Punkt-LED-Anzeige, die zwei Funktionszustände anzeigt:
Zum einen die Lautstärkestufe (weiße LED Anzeige) und bei angeschlossenem Ladegerät den Akkuladezustand (grüne LED Anzeige).

Lautstärke

Werden die Tasten + und – für Lautstärke gedrückt, so leuchten entweder alle 5 weißen LED, oder z.B. nur 3 von 5. Im Betrieb (ohne Ladegerät) leuchten diese LED weiß.

Ladezustand prüfen

Um den Akku Status zu überprüfen schließen SIe das Ladegerät an, dann wechselt die Farbe der LED Anzeige auf grün und zeigt den Ladezustand an.

Hauptgerät: Das Gerät ist voll aufgeladen wenn alle 5 LED dauerhaft grün leuchten. Die blinkedene LED zeigt an, dass der Akku gerade geladen wird.

Zusatzmikrofone: Die Zusatzmikrofone besitzen auf der Oberseite ebenfalls eine LED Anzeige, sie blinkt grün beim Laden, und dauerhaft grün wenn aufgeladen.
Im Betrieb leuchtet die Anzeige LED weiß.

Mikrofon stumm Schaltung

Wenn auf dem Mikrofon die LED-Anzeige rot leuchtet, dann ist das Mikrofonsystem auf stumm gestellt.
Durch erneutes antippen der roten LED auf dem Hauptgerät werden die Mikrofone wieder aktiv geschaltet.

Sonstiges

Sollte es weitere Fragen geben, schreiben Sie uns bitte Ihre Frage unter Angabe Ihrer geschäftlichen email Adresse in den Chat.

Mikrofon Pairing

a) Bluetooth pairen Taste (Kreis mit Pfeil)

Der Dongle pairt sich mit dem Mikrofon Basisgerät von selbst, oder manuell wenn Sie die Pairing Taste länger gedrückt halten. Dabei muss sich der USB Dongle im USB Port des Rechners befinden.

Erweiterungsmikrofone mit Basisgerät pairen

• Das Erweiterungsmikrofon ist gekoppelt: dann leuchtet die Anzeige dauerhaft weiß.
• Wenn das Mikrofon nicht gekoppelt ist : dann blinkt die LED Anzeige weiß.

Die Erweiterungsmikrofone sind werkseitig mit dem Hauptgerät gekoppelt. Sollte es nicht so sein, dann drücken und halten Sie die „Mute Taste“ am Erweiterungsmikrofon ca. 6 Sekunden. Dann wird die Mute-Taste LED Anzeige sehr schnell und dauerhaft weiß aufblitzen, und ist im Paring Modus.
Danach drücken Sie am Hauptgeröt die „Hörer-Taste“ gleichzeitig mit der „Power On“-Taste ca. 6 Sek. oder länger.

Sleep Modus

Ist das Erweiterungsmikrofon nicht gekoppelt und blinkt weiß, und wird nicht verwendet, dann geht es nach ca. 18 Minuten von selbst aus.

Automatische Abschaltung

Wird das Hauptgerät ausgeschaltet, dann werden die Erweiterungsmikrofone automatisch mit abgeschaltet.
