Quick Start

• Inbetriebnahme
• Konfiguration
• Fernbedienung
• Abmessungen
• Montage

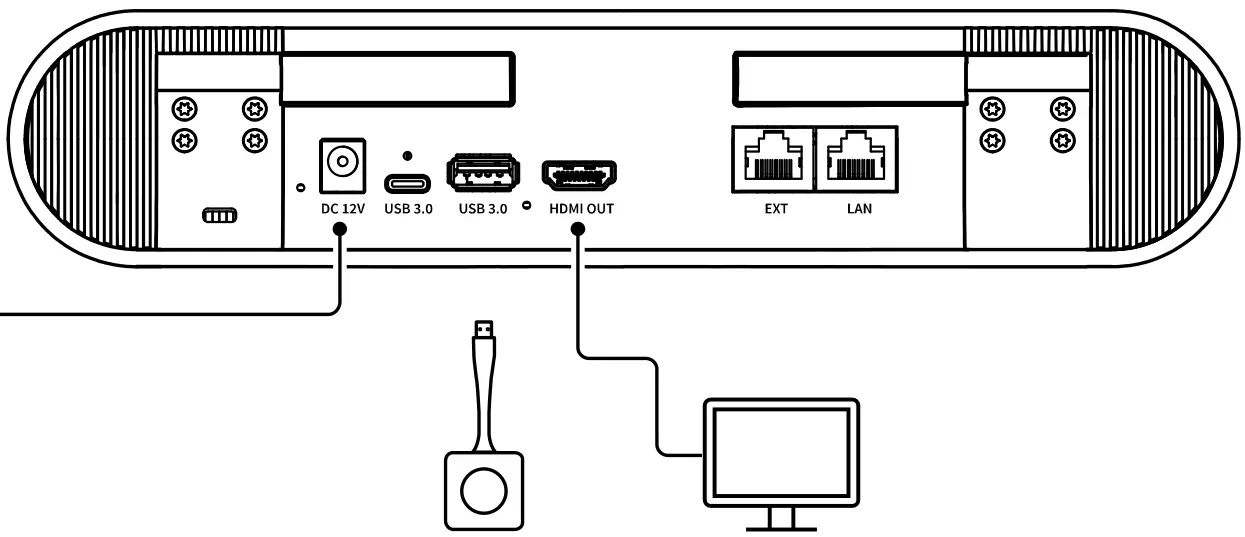

Quick Setup – nur 3 Schritte und fertig

• Netzteil anschließen
• HDMI Kabel von Kamera zum Bildschirm
• USB Dongle in den Rechner stecken

Optional:

• USB Verbindung zum Rechner
• Netzwerk Anschluß zur Verwaltung, Steuerung und Konfiguration
• kabelgebundene Tischmikrofone, über eine EXT RJ-45 Buchse

Einrichtung

Dieser Vorgang ist NUR sinnvoll wenn der USB Dongle keine Verbindung zur Video Compactbar™ aufbaut, und noch keine Pairung zwischen beiden Geräten besteht.

Stecken Sie den kabellosen USB-Dongle in die USB 3.0 Typ-A-Schnittstelle der Kamera. Die blaue Anzeige am USB-Dongle leuchtet auf. Nach etwa 10 Sekunden wechselt die Anzeige auf Rot, um anzuzeigen, dass der USB-Dongle gekoppelt ist. Entfernen Sie den USB-Dongle und schließen Sie ihn an einen PC an, um die BYOM- und BYOD-Funktionen zu aktivieren.

Inbetriebnahme

Zur Inbetriebnahme wird die Video Compactbar™, das Netzteil mit Stromkabel und das USB-C Kabel bzw. der wireless Dongle benötigt. Wird das USB Kabel an Ihren vorhandenen Rechner angeschlossen, wird die Kamera, die Mikrofone und Lautsprecher automatisch vom Rechner erkannt. Sie können sofort ein Teams Meeting starten.

BYOM / BYOD Modus

Schliessen Sie den wireless Dongle an Ihren Rechner an, die wireless Verbindung wird „mit einem Klick auf dem Share Button“ gestartet, im Bereich der Taskleiste wird die Meldeung: „Connect ok, please start sharing“ angezeigt (bei der uns vorliegenden Version). Das ist analog genauso bei Barco Clickshare.

1) USB Dongle an den Rechner anschließen

2) Bildschirm Meldung: Connect ok

Anmerkung: Das starten der Datei eshow.exe von dem USB Laufwerk (Beispiel ESHOW D:) ist in der Regel nicht nötig.
Zur IT-Sicherheit, die Datei wurde von AVAST Business als sicher eingestuft.

IP Adresse ermitteln

Standardmäßig ist die voreingestellte IP Adresse: 192.168.100.88

Eine Netzwerk Verbindung zum Betrieb der Video Compactbar™ ist nicht zwingend erforderlich. Wenn die Video Compactbar™ per Netzwerkkabel am LAN angeschlossen ist, können Sie über die Fernbedienung die IP Adresse ermitteln. Dazu bitte mit der Fernbedienung das Menue aufrufen (Taste mit drei Strichen) und dann den Menuepunkt Information aufrufen. Befindet sich die konfigurierte IP Adresse nicht in dem Netzwerk-Segment wie Ihr Rechner, dann können Sie Ihren Rechner ebenfalls in das IP-Segment konfigurieren. Sie können es feste´stellen wenn Sie im Web-Browser die IP Adresse eingeben, Beispiel: http://192.168.100.88 wird dann die Kamera nicht gefunden meldet der Rechner: Die Website ist nicht erreichbar. Dann ist die Netzwerk Konfiguration anzupassen.

Werkseitig sind folgende Login Daten zu verwenden: Benutzername: admin und Passwort: admin (wurden die Einstellungen verändert, sind diese zu verwenden).

Funktionen über die Web-Oberfläche:

• Kamera PTZ Steuerung, Zoom In und Zoom Out
• Preset setzen, abrufen und löschen
• Videobild Einstellungen
• Netzwerk Einstellungen
• KI Modus Auswahl
• Firmware update

Frontansicht

Fernbedienung

1. Kamera Videobild ausblenden
2. Smart Gallerie Modus aktivieren
3. ePTZ Funktion (nicht im Automatik Modus)
4. Lautstärke lauter / leiser
5. Exit Taste im Menue Modus
   bzw. beendet den KI Modus
6. Sprecher Tracking Modus ein
7. Kamera Voreinstellung Preset-1 Taste
8. Kamera Voreinstellung Preset-2 Taste
9. Standby Modus / Ein Taste
10. Zukünftige Funktionen (reservierte Taste)
11. Im Menue Modus: Ok – Bestätigungs Taste
    bzw. Home Taste
12. Mikrofon Stumm Taste (Mute)
13. Zoom Taste (Zoom In / Zoom Out)
14. Lautsprecher Stumm Taste
15. Auto Framing Modus ein
16. Menue Taste (OSD Setup)
17. Bluetooth Taste (reservierte Taste)

Abmessungen

Abmessungen: 600 x 115 x 135 mm (L x B x T) inkl. dem Standfuß
Kamera Gewicht: 2,5 kg (netto)

Details Schnittstellen

Montage

Im Lieferumfang ist eine Metallplatte mit 4 Dübel und Schrauben für die Wandmontage enthalten. Die Kamerahalterung für eine Montage an einer VESA Halterung ist optional erhältlich.

Grundsätzlich kann die wireless Videobar oberhalb oder unterhalb eines Bildschirms aufgestellt werden.
